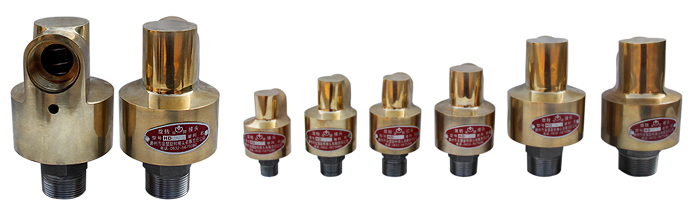

通水单向接头

最高压力：1.5MPa
最高温度：120℃
最高转速：1000rpm
适用介质：水、液压油、冷却剂、真空、压缩气体等

H型旋转接头系专门为适用于冷却封面设计的系列产品，它具有体积小、重量轻、摩擦扭距小等优点，采用了平衡型密封，摩擦组对材料根据介质环境，选择各种浸渍石墨、青铜、碳化钨、氮化硅的不同组对，足以抵挡铁锈、结垢、碎屑等杂质对密封面的影响，我们的密封件是在CNC机床和专用研磨机上完成的，表面如同镜面，使密封更加可靠。

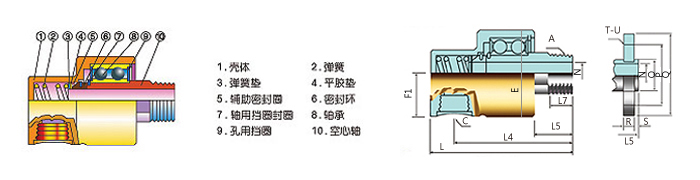

HD/HD-F型

规格	A	C	E	F1	L	L4	L6	L7	N	O	P	Q	R	S	T	U
6	R1/8	Rc1/8	39	20	76	66	22	12	5	-	-	-	-	-	-	-
8	R1/4	Rc1/4	39	20	76	66	22	12	5	-	-	-	-	-	-	-
10	R3/8	Rc3/8	55	28	105 118	90 103	30 43	15	8	20	60	90	14	6	4	14
15	R1/2	Rc1/2	55	28	105 118	90 103	30 43	18	12	26	65	95	14	8	4	14
20	R3/4	Rc3/4	62	31	115 132	95 112	30 47	20	16	32	75	105	16	8	4	14
25	R1	Rc1	74	37	126 141	103 119	30 49	20	20	36	85	115	16	10	4	14
32	R1-1/4	Rc1-1/4	90	45	156 171	128 143	42 57	25	30	46	100	140	18	12	4	18
40	R1-1/2	Rc1-1/2	95	48	160 177	130 147	40 57	25	35	52	110	150	18	12	4	18
50	R2	Rc2	122	61	220 225	182 187	182 187	35	48	60	125	165	20	15	4	18
65	R2-1/2	Rc2-1/2	156	78	256 264	211 219	211 219	40	62	75	145	185	20	18	4	18
