       主页 > 产品展示 > Q型蒸汽专用 >

Q型旋转接头





最高转速：100rpm
最高温度：343℃
最高压力：1.8Mpa
适用介质：饱和蒸汽，蒸汽，水，冷却水等。		 壳体内部和球面经过精磨加工，弹簧采用钨铬钒合金弹簧钢精制而成。为了提高接头的稳定性，在设计采用了双无油轴承支撑，使其在过热油、蒸汽等介质条件下的运转有了更加可靠的保证。

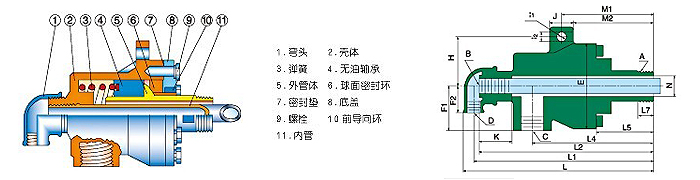

规格 A B C E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
20 R3/4 G1/4 Rc3/4 96 48 30 58 12 - 30 35 235 220 202 152 39 20 80 66 18
25 R1 G3/4 Rc3/4 76 35 40 54 - 11 25 35 254 239 239 158 48 22 105 93 25
32 R11/4 G1/2 Rc1 120 63 38 70 - 14 34 47 276 264 264 190 59 25 112 95 30
40 R1 1/2 G3/4 Rc1 1/4 130 70 43 78 - 16 32 45 312 295 295 196 69 30 133 117 38
50 R2 G1 Rc1 1/2 160 85 51 95 18 - 40 36 354 312 312 245 64 32 124 104 48
