连铸、连轧系列密封叠环
最高温度:600℃.
最高线速度:10m/s
适用流体:蒸汽、水、油、弱酸、气体等
密封叠环作为其特殊产品,是利用了本身结构的涨紧性从而起到密封作用,多个使用又有迷宫式密封的特点。因此,密封十分稳定。它主要用于高温、腐蚀等恶劣条件下的轴承等密封,用来改善恶劣环境以减少高的耗油量和改善轴承使用条件。
在密封范畴领域内,以前许多类型的密封不适应介质的难题,现在从叠环中找出答案,包括机器设备、汽车及其它装配中的动转或静止密封部分。密封叠环的应用获得成功的方面,例如:轧辊制造厂、内燃机排出管、回转工作台的轴承、连铸机、传动系统、发电机组以及其他方面,是普通密封新一代的替代品。

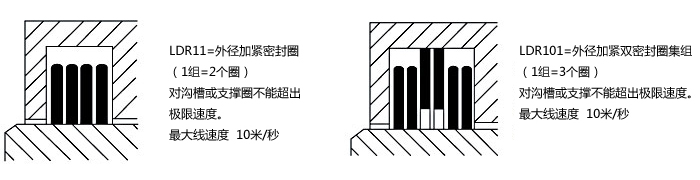

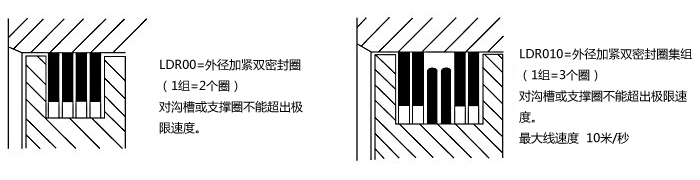

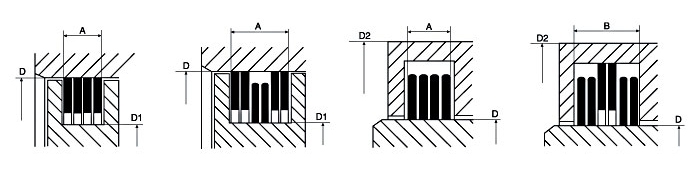

连铸、连轧系列密封叠环
孔 径
D
密封圈尺寸
RB RD
槽 宽
A B
槽 径
D1
槽 径
D2
15- 24.5
1.0 1.3
2.96 4.3
D -2.6
D +2.6
25- 29.5
1.2 1.3
2.9 4.3
-3.0
+3.0
30- 35.5
1.5 1.3
2.9 4.3
-3.6
+3.6
36- 42.5
1.8 1.3
2.9 4.3
-4.2
+4.2
43- 48.5
2.2 1.45
2.8 4.3
-4.2
+4.2
43- 48.5
2.2 1.45
3.2 4.8
-5.0
+5.0
49- 51.5
2.4 1.45
3.2 4.8
-5.4
+5.4
52- 59.5
2.6 1.45
3.2 4.8
-5.0
+5.0
60- 69.5
2.8 1.65
3.6 5.4
-6.2
+6.2
70- 74.5
3.1 1.65
3.6 5.4
-6.8
+6.8
75- 79.5
3.3 1.65
3.6 5.4
-7.6
+7.6
90- 99.5
3.8 1.65
3.6 5.4
-8.2
+8.2
100- 104.5
4.1 1.65
3.6 5.4
-8.8
+8.8
105- 109.5
4.3 1.96
4.3 6.4
-9.2
+9.2
110- 119.5
4.6 1.96
4.3 6.4
-9.8
+9.8
120- 129.5
5.0 1.96
4.3 6.4
-10.8
+10.8
130- 149.5
5.5 1.96
4.3 6.4
-11.8
+11.8
150- 170.0
6.0 2.0
4.4 6.5
-13.0
+13.0
150- 170.0
6.0 3.0
6.5 9.6
-13.0
+13.0
171- 199.0
7.0 2.0
4.4 6.5
-15.0
+15.0
171- 199.0
7.0 3.0
6.5 9.6
-15.0
+15.0
200- 259.0
8.0 2.4
5.3 7.8
-18.0
+18.0
200- 259.0
8.0 3.0
6.5 9.6
-18.0
+18.0
260- 319.0
9.0 3.0
6.5 9.6
-20.0
+20.0
320- 399.0
10.0 3.0
6.6 9.8
-22.0
+22.0
400- 439.0
11.0 3.0
6.6 9.8
-24.0
+24.0
440- 600.0
12.0 3.0
6.6 9.8
-26.0
+26.0
440- 600.0
12.0 5.0
10.6 15.9
-26.00
+26.00
601- 699.0
14.0 5.0
10.8 16.2
-32
+32
700- 799.0
16.0 5.0
10.8 16.2
-36.0
+36.0
800- 899.0
18.0 5.0
11.0 16.5
-40.0
+40.0
900- 999.0
20.0 5.0
11.0 16.5
-44.0
+44.0
1000- 1300.0
22.0 5.0
11.0 16.5
-48.0
+48.0
配合公差:mm
尺寸分段
15-
105-
150
440-
104.5
149.5
439.0
1300.0
RB
+.010
+0.10
0.12
+0.20
-0.10
-0.20
-0.30
-04.0
RD
+0.08
+0.10
+0.12
+0.14
-0.04
-0.06
-0.08
-0.10
A-B
+0.10
+0.15
+0.20
+0.25
-0
-0
-0
-0
D
+0
+0
+0
+0
-0.20
-0.25
-0.30
-0.40
D2
-0.20
-0.25
-0.30
-0.400
-0
-0
-0
-0
