钢厂连铸机埋入式旋转接头
>
单向埋入式旋转接头
最高压力:1.5MPa
最高温度:180℃
最高转速:250rpm
适用流体:冷却液、热水、冷水、压缩空气
此种类型系列的旋转接头系根据现代化钢铁连铸设备而特别设计的。同样也适用于其他行业尤其是外部安装尺寸受限的情况。它的特点是将接头的绝大部分深入到辊子里面,外部仅露出管道连接弯头,有利于外部空间的装配布置,且更美观。该密封结构,除采用平衡型设计,还改变原有的轴向串列式为倒置内藏式,这样,不但减小了轴向长度,且法兰与壳体成一体,更有利于接头拆装与维护。

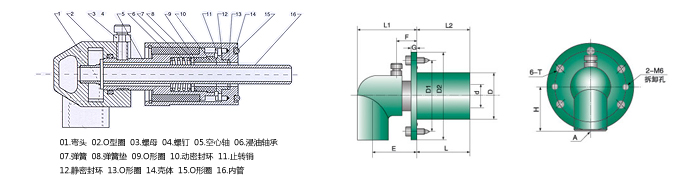

规格
A
安装孔D(H8)
安装孔L
d
D1
D2
L1
L2
E
F
G
H
T
15
Rc1/2
46
62
16
72
88
66
60
48
22
6
45
M6
20
Rc3/4
46
62
17.5
72
88
66
60
48
22
6
45
M6
25
Rc1
46
62
17.5
72
88
74
60
53
22
6
60
M6
25
Rc1
59
82
25
83
95
76
76
55
24
8
60
M6
