双向埋入式旋转接头

最高压力：1.5MPa
最高温度：120℃
最高转速：200rpm
适用介质：水、液压轴、冷却剂

HM型系列旋转接头系根据现代化连接设备连铸机轧辊特点而设计的，它将接头形体的绝大部分深入到辊子里面，外面仅露出管道连接弯头，有利于辊道流与流之间的空间分布。旋转接头的密封结构设计，除采用了平衡型密封设计外，还改变了原来轴向串列式为独特的倒置内藏密封式，这样，不但减少了轴向长度，而且使壳体结构成为一体，更利于接头的拆装与维护。

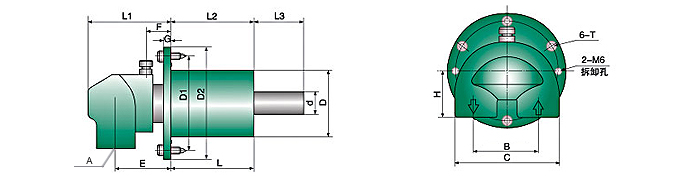

规格	A	B	C	d	安装孔D（H8）	安装孔L	D1	D2	L1	L2	L3	E	F	G	H	T
15	Rc1/2	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20	Rc3/4	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
25	Rc3/4	51	85	19	59	82	83	95	73	76	63	49	23	6	39	M6
25	Rc1	65	106	28	71	94	98	112	99	85	48	68	26	6	52	M6
